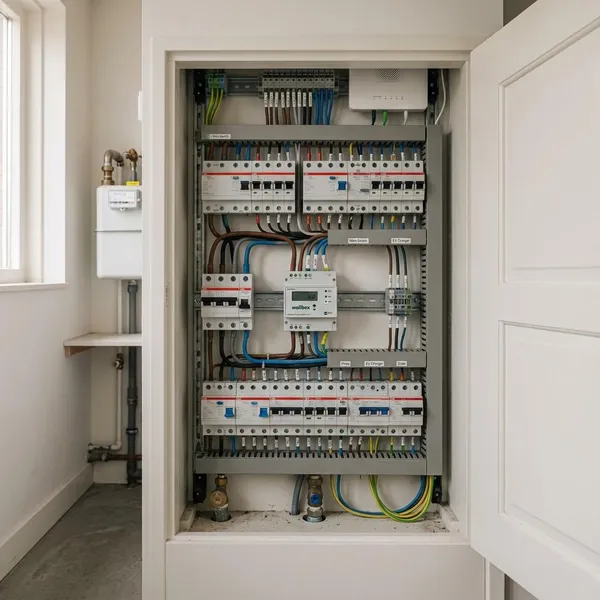

Hoe sluit je een Wallbox Power Meter aan in de meterkast?
Wil je een Wallbox Power Meter aansluiten, dan draait alles om twee dingen: de meter moet het totale huisverbruik meten en de Wallbox moet die data foutloos binnenkrijgen. De belangrijkste controle is dus niet alleen of de meter spanning heeft, maar of hij op de juiste plek in de meterkast zit, op de juiste fasen meet en via modbus goed met de lader praat.

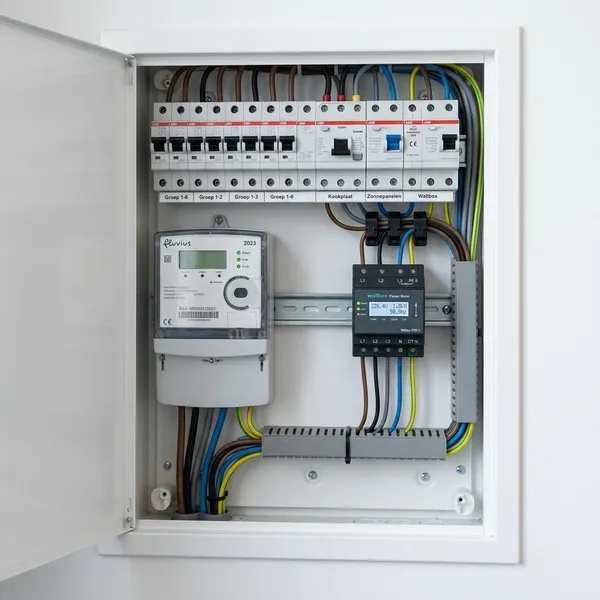

Wat een Wallbox Power Meter doet
Een Wallbox Power Meter maakt dynamisch laden mogelijk. De laadpaal kijkt niet alleen naar wat de auto vraagt, maar ook naar wat je woning op dat moment al gebruikt. Dat is vooral nuttig als je tegelijk kookt op inductie, een warmtepomp draait of de wasdroger aanstaat.
Verbruik in huis meten
De meter meet het actuele stroomverbruik van de woning. Bij een 1-fase aansluiting gaat het om één fase, bij een 3-fase aansluiting moeten de relevante fasen correct worden meegenomen. Alleen dan ziet de Wallbox hoeveel ruimte er nog overblijft voor laden.
Laadvermogen automatisch aanpassen
Als het huis weinig stroom vraagt, kan de lader meer vermogen naar de auto sturen. Gaat er ineens een grote verbruiker aan, dan verlaagt Power Boost het laadvermogen automatisch. Dat is handig bij dagelijks gebruik, omdat je niet handmatig hoeft te wisselen tussen lage en hoge laadstanden.
Overbelasting voorkomen
De belangrijkste reden om een Power Meter te gebruiken is het voorkomen van overbelasting. Zonder live meting blijft een laadpaal soms laden alsof de rest van het huis niets verbruikt. Bij een beperkte hoofdaansluiting kan dat te veel zijn.
- Laad je af en toe: een vaste laadlimiet kan soms voldoende zijn, mits de installatie daarop is beoordeeld.
- Laad je bijna dagelijks: dynamische regeling is meestal verstandiger, omdat het huisverbruik steeds wisselt.
- Heb je 3-fase laden of een warmtepomp: laat de totale belasting extra goed controleren.
Data doorgeven aan de lader
Meten alleen is niet genoeg. De meter moet de waarden via een dataverbinding, meestal modbus over RS485, doorgeven aan de Wallbox. Als A en B verkeerd zitten of de kabel niet geschikt is, kan de meter prima aanstaan terwijl de lader alsnog niets bruikbaars ontvangt.
Laden stabieler maken
Een goed werkende Power Meter zorgt niet per se altijd voor de hoogste laadsnelheid, maar wel voor rustiger laden. De Wallbox hoeft minder vaak abrupt te stoppen en kan beter meebewegen met het verbruik in huis. Voor veel huishoudens is stabiel laden waardevoller dan telkens op de grens van de aansluiting zitten.

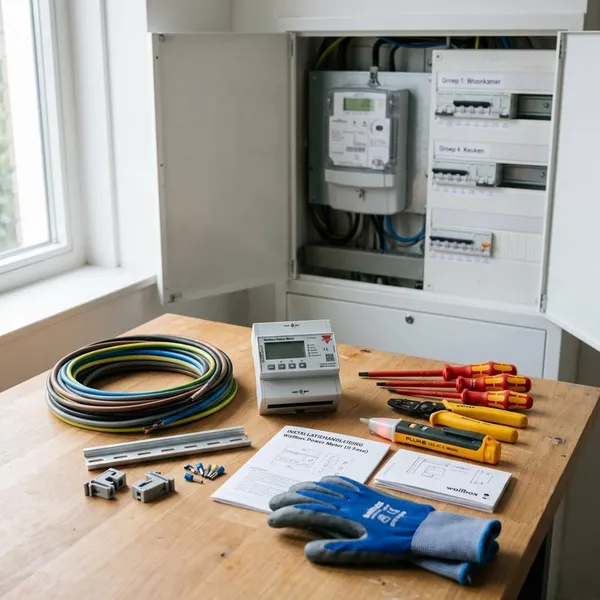

Waar komt de Power Meter in de meterkast
De plek van de Power Meter bepaalt of Power Boost goed kan rekenen. De meter hoort het totale huishoudelijke verbruik te zien, niet alleen de laadpaal. Daarom is de volgorde in de groepenkast belangrijker dan veel mensen denken.
Na de hoofdschakelaar
In de meeste installaties wordt de Power Meter na de hoofdschakelaar geplaatst. Zo valt hij binnen de geschakelde installatie en kan de groepenkast veilig spanningsloos worden gemaakt voordat er aan gewerkt wordt. De exacte aansluiting hangt af van het metermodel en de opbouw van de kast.
Voor de laadpaalgroep
De meter hoort normaal gesproken vóór de laadpaalgroep te meten. Meet hij alleen de laadgroep, dan mist hij de rest van het huisverbruik en denkt de Wallbox mogelijk dat er meer vermogen beschikbaar is dan er werkelijk is.
Op de juiste fase of fasen
Bij een 1-fase installatie moet de juiste fase worden gemeten. Bij een 3-fase installatie moeten de fasen kloppen met het aansluitschema van de meter en de lader. Een verwisselde of ontbrekende fase kan vreemde waarden geven, zoals een te laag totaalvermogen of onlogische fasebelasting.
Met ruimte op de DIN rail
De Power Meter komt meestal op de DIN-rail. Controleer vooraf of er genoeg module-ruimte is en of de bedrading netjes kan worden gelegd. In een volle oudere meterkast is eerst ruimte maken of de kast uitbreiden soms verstandiger dan de meter er nog net tussen proppen.

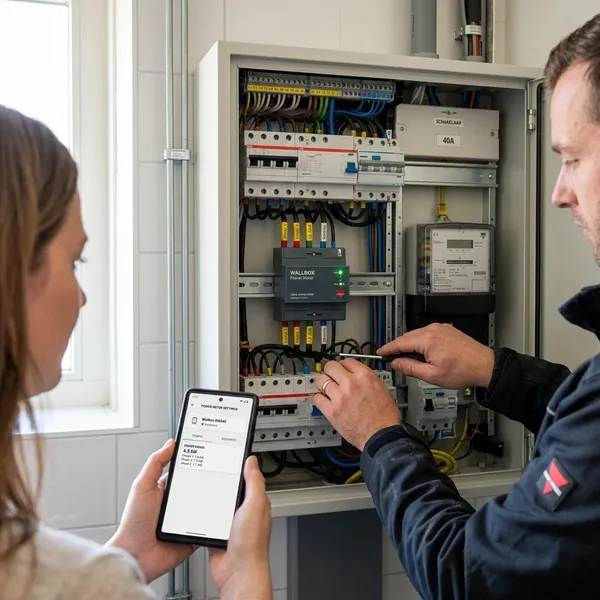

Wallbox Power Meter stap voor stap aansluiten
Een Power Meter aansluiten betekent werken in of rond de groepenkast. Dat is geen klus om op gevoel te doen. De stappen zijn goed te begrijpen, maar de uitvoering moet veilig en volgens het schema gebeuren.
Stroom volledig uitschakelen
Schakel de installatie uit en controleer met geschikt meetgereedschap of de delen waaraan gewerkt wordt echt spanningsloos zijn. Alleen de hoofdschakelaar omzetten is geen vervanging voor meten. Als je niet zeker weet waar nog spanning kan staan, stop dan en laat het werk uitvoeren.
Meter in de meterkast plaatsen
Plaats de meter op de DIN-rail op de gekozen positie, meestal na de hoofdschakelaar en vóór de laadpaalgroep. Zorg dat klemnummers zichtbaar blijven en dat er ruimte is om de draden zonder spanning of scherpe bochten aan te sluiten.
Meetdraden correct aansluiten
Sluit de meet- en voedingsdraden aan volgens het schema van de fabrikant. Bij 3-fase installaties vraagt vooral de volgorde van L1, L2 en L3 aandacht. Een nette controle is om na het inschakelen te kijken of de waarden logisch reageren wanneer bekende verbruikers worden aangezet.
Modbuskabel naar de lader trekken
Trek de modbuskabel van de meter naar de Wallbox-lader via een veilige route. Vermijd rommelige kabelroutes en label de kabel aan beide uiteinden. Dat lijkt overdreven bij een kleine installatie, maar bij storing zoeken scheelt het veel tijd.
A en B goed verbinden
Verbind de A- en B-aders op de meter met de juiste aansluitingen op de Wallbox. Draai ze niet om "omdat de kleuren logisch lijken". Als de Wallbox de meter niet vindt, is dit een van de eerste punten om opnieuw te controleren.
Installatie weer inschakelen
Schakel de installatie pas weer in nadat alle klemmen, fasen en dataverbindingen zijn gecontroleerd. Kijk of de meter normaal opstart en of automaten en aardlekbeveiliging ingeschakeld blijven. Los zichtbare hardwarefouten eerst op voordat je in de app gaat zoeken.
Power Boost activeren
- Maak spanningsloos en controleer dit met meetgereedschap.
- Plaats de meter op de juiste positie in de meterkast.
- Sluit fasen, nul en meetdraden volgens schema aan.
- Verbind de modbuskabel met correcte A/B-aansluiting.
- Schakel in, activeer Power Boost en test onder belasting.

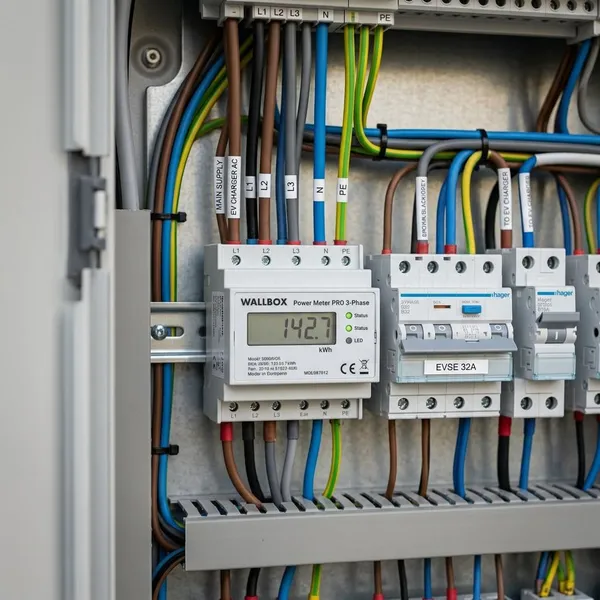

Wallbox Power Meter instellen in de app
De app-instelling maakt de installatie pas af. Een goed aangesloten meter doet weinig voor dynamisch laden als de Wallbox hem niet als bron gebruikt. Werk daarom eerst de hardware af en stel daarna Power Boost rustig in.
Lader via bluetooth openen
Open de Wallbox-lader in de app via bluetooth. Sta dicht bij de lader en controleer of je met het juiste account bent ingelogd. Sommige instellingen zijn lokaal beter bereikbaar dan op afstand.
Power Boost selecteren
Kies in de app de Power Boost- of energiemanagementfunctie. Daarmee geef je aan dat de lader het laadvermogen moet aanpassen aan de beschikbare capaciteit van de woning.
Meter toevoegen
Voeg de Power Meter toe en kies het juiste metertype als de app daarom vraagt. Wordt de meter niet herkend, begin dan niet meteen met resetten. Controleer eerst of de meter spanning heeft, of de modbuskabel goed zit en of A en B niet zijn omgedraaid.
Maximaal vermogen instellen
Stel de limiet in die past bij je netaansluiting en installatie. Vul geen hogere waarde in om sneller te laden; daarmee haal je juist de bescherming uit de regeling. Weet je de aansluitwaarde niet zeker, kijk dan naar de gegevens van de netbeheerder, de groepenkastdocumentatie of laat dit controleren.
Meting controleren tijdens laden
Start een laadsessie en kijk of de app logische waarden toont. Zet daarna een duidelijke verbruiker aan, zoals een waterkoker, oven of kookplaat. Reageert het laadvermogen niet, dan zit het probleem meestal in de meterherkenning, modbusverbinding of ingestelde limiet.
- Logische meting: huisverbruik stijgt als je een grote verbruiker inschakelt.
- Logische regeling: laadvermogen daalt als de woning meer stroom vraagt.
- Vreemde waarden: controleer fasen, A/B-aansluiting en gekozen metertype.
Conclusie
Een Wallbox Power Meter werkt pas goed als plaatsing, fasemeting, modbuscommunicatie en app-instelling samen kloppen. Begin met de meterkastpositie en de juiste fasen, controleer daarna A/B en stel pas als laatste Power Boost in. Voor wie dagelijks laadt of een woning met meerdere grote verbruikers heeft, is een nette installatie door een vakman meestal de veiligste en meest probleemloze keuze.
