Welke kabel past bij een laadpaal van 11 kW thuis

Voor een laadpaal van 11 kW moet je twee kabels uit elkaar houden: de laadkabel naar de auto en de voedingskabel tussen meterkast en laadpaal. Voor de auto is Type 2 meestal de juiste keuze. Voor de vaste aansluiting wordt bij 11 kW thuisladen vaak een 5-aderige 3-fase voedingskabel gebruikt. De kabeldikte is geen vaste standaardmaat, maar hangt af van lengte, aanlegwijze, beveiliging en spanningsverlies.

Kort antwoord op welke kabel voor een laadpaal van 11 kW

Voor de auto is Type 2 meestal de juiste laadkabel

Voor AC-laden thuis is Type 2 in Nederland de gebruikelijke aansluiting. Dat geldt ook bij een laadpaal van 11 kW. De meeste moderne elektrische auto’s en laadpalen gebruiken deze stekkerstandaard.

• Controleer of je auto en laadpaal allebei Type 2 gebruiken.
• Kies een kabel die geschikt is voor 3-fase laden als je 11 kW wilt kunnen benutten.
• Let op de stroomsterkte van de kabel, bijvoorbeeld 16A of 32A.
• Kies een lengte die past bij de plek van de laadpoort en de parkeerpositie.

Voor veel opritten is 5 tot 7,5 meter praktisch. Langer kan handig zijn, maar een onnodig lange kabel is zwaarder en minder prettig in dagelijks gebruik.

Tussen meterkast en laadpaal is vaak een 5-aderige voedingskabel nodig

De voedingskabel is de vaste kabel die stroom van de meterkast naar de laadpaal brengt. Bij 11 kW laden gaat het meestal om 3-fase 16A. Daarom wordt vaak een 5-aderige kabel gekozen: drie fasen, nul en aarde.

Deze kabel is niet hetzelfde als de losse laadkabel naar de auto. De voedingskabel hoort bij de elektrische installatie van je woning en moet passen bij de automaat, aardlekbeveiliging, kabelroute en maximale belasting.

De exacte kabeldikte hangt af van afstand, aanleg en spanningsverlies

Er bestaat geen veilige universele kabeldikte voor iedere 11 kW laadpaal. De afstand tussen meterkast en laadpaal, de manier van aanleggen en het toegestane spanningsverlies bepalen samen welke aderdoorsnede nodig is.

Een laadpaal vlak naast de meterkast is anders dan een laadpaal aan het einde van een lange oprit. Ook maakt het verschil of de kabel vrij langs een muur loopt, in een mantelbuis zit of onder de grond wordt gelegd.

Welke voedingskabel is meestal logisch voor 11 kW laden

Voor 11 kW thuisladen is een 3-fase voedingskabel meestal het uitgangspunt. In veel installaties kom je dan uit bij een 5-aderige kabel, maar de doorsnede blijft afhankelijk van de werkelijke situatie.

Waarom vaak een 5-aderige kabel wordt gekozen

Een laadpaal van 11 kW werkt doorgaans met drie fasen. Een 5-aderige kabel sluit daarop aan omdat alle benodigde geleiders aanwezig zijn: L1, L2, L3, nul en aarde. Daardoor kan de laadpaal netjes op een 3-fase groep worden aangesloten.

• De kabel past bij veel 11 kW laadpalen.
• De aansluiting is geschikt voor 3-fase AC-laden.
• De beveiliging in de meterkast kan correct worden afgestemd.

Wanneer 5 x 2,5 mm² vaak in beeld komt

5 x 2,5 mm² komt vaak in beeld bij een korte en gunstige kabelroute. Denk aan een laadpaal dicht bij de meterkast, een overzichtelijke aanleg en een situatie waarin spanningsverlies en warmte goed binnen de marge blijven.

Deze maat wordt vaak genoemd omdat 11 kW meestal neerkomt op 3-fase 16A. Toch betekent dat niet dat 5 x 2,5 mm² altijd goed is. De kabel moet passen bij de volledige installatie, niet alleen bij het laadvermogen op papier.

Wanneer 5 x 4 mm² of zwaarder logischer wordt

5 x 4 mm² of zwaarder wordt logischer bij langere routes, aanleg in grond of buis, minder goede warmteafvoer of wanneer je extra marge wilt. Ook toekomstplannen kunnen meespelen, bijvoorbeeld als later een andere laadpaal of zwaardere belasting mogelijk wordt.

• lange oprit of parkeerplek verder van de woning
• route via tuin, schuur, kruipruimte of mantelbuis
• meer spanningsverlies door extra kabellengte
• wens om later niet opnieuw te hoeven graven

Een dikkere kabel kost meer, maar kan bij vaste aanleg verstandiger zijn dan later alles opnieuw openmaken.

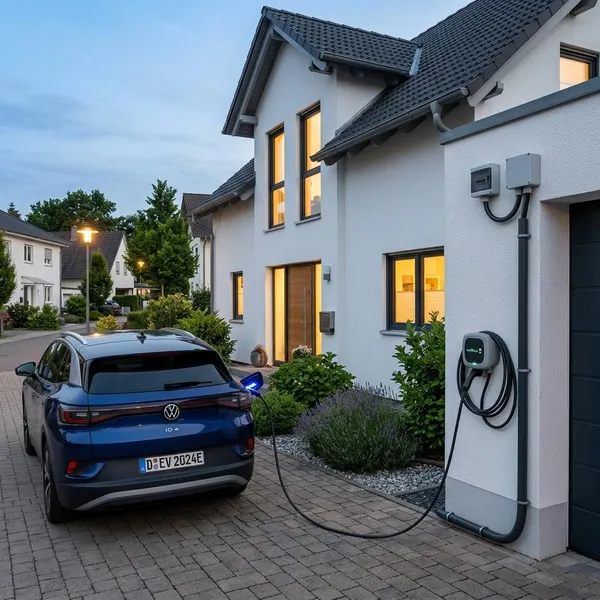

Waar hangt de kabeldikte voor een laadpaal van 11 kW van af

De kabeldikte wordt bepaald door meer dan alleen het vermogen van de laadpaal. Een installateur kijkt naar de belasting over langere tijd, de kabelroute, de aanlegwijze, de beveiliging en de elektrische eigenschappen van de installatie.

De afstand tussen meterkast en laadpaal

Hoe langer de kabel, hoe groter het spanningsverlies. Meet daarom niet de rechte afstand tussen voordeur en auto, maar de echte kabelroute. Die loopt vaak via meterkast, vloer, muur, kruipruimte, gevel of tuin.

Een parkeerplek die op 10 meter afstand lijkt te liggen, kan in werkelijkheid 18 meter kabel vragen. Dat verschil kan genoeg zijn om een zwaardere kabel te overwegen.

De manier van aanleggen in grond, buis of muur

De aanlegwijze bepaalt hoe goed de kabel warmte kwijt kan en welke kabelsoort nodig is. Een kabel in de grond vraagt een andere uitvoering dan een kabel langs een muur of door een buis.

• In de grond is meestal een geschikte grondkabel of beschermde aanleg nodig.
• In een mantelbuis is de kabel goed beschermd, maar warmte kan minder makkelijk weg.
• Langs een muur is inspectie eenvoudiger, maar de montage moet stevig en veilig zijn.
• Door kruipruimte of isolatie is extra aandacht nodig voor omgeving en bevestiging.

Spanningsverlies en veiligheid

Bij een laadpaal telt vooral dat de installatie langdurig betrouwbaar blijft werken. Te veel spanningsverlies kan ongunstig zijn voor de werking en efficiëntie. Te weinig marge kan leiden tot opwarming of uitschakeling.

De kabel staat niet los van de rest van de installatie. Automaat, aardlekbeveiliging, aarding, groepenkast en load balancing moeten samen kloppen. Daarom is een online richtmaat nooit genoeg als definitieve keuze.

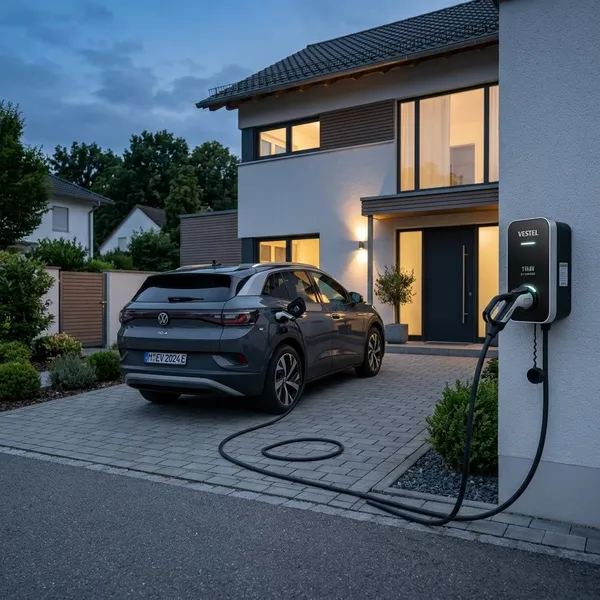

Zo kies je de juiste kabel voor jouw 11 kW laadpaal

De beste aanpak is eenvoudig: controleer eerst of 11 kW laden technisch mogelijk is, meet daarna de werkelijke kabelroute en laat de definitieve kabelberekening maken. Zo voorkom je dat je alleen op een veelgenoemde standaardmaat afgaat.

Check eerst je aansluiting en groepenkast

Begin bij de netaansluiting. Voor volledig 11 kW laden is meestal een 3-fase aansluiting nodig. Heeft je woning alleen 1-fase, dan kan de laadpaal mogelijk wel werken, maar haal je het volledige 11 kW vermogen niet.

• Is de woning 1-fase of 3-fase aangesloten?
• Is er ruimte voor de juiste beveiliging in de groepenkast?
• Kan de auto zelf 11 kW AC-laden?
• Is load balancing nodig door andere zware verbruikers in huis?

Meet daarna de kabelroute tot de laadpaal

Meet de route zoals de kabel echt wordt gelegd. Neem bochten, doorvoeren, hoogteverschillen en extra lengte voor nette montage mee. Foto’s of een simpele schets helpen om een offerte duidelijker te maken.

Let ook op de ondergrond. Een route door bestrating of tuin heeft meer voorbereiding nodig dan een route langs een garagewand.

Laat de definitieve kabelberekening door een installateur maken

Laat de uiteindelijke kabelkeuze altijd berekenen. De installateur bepaalt welke aderdoorsnede past bij de afstand, aanlegwijze, beveiliging, maximale belasting en het toegestane spanningsverlies.

• de juiste kabeldikte
• het type kabel voor de aanlegwijze
• de automaat en aardlekbeveiliging
• de belasting van de groepenkast
• eventuele marge voor toekomstig gebruik

Vooral bij graafwerk of een lange vaste route is het verstandig om deze berekening niet te krap te maken. Later aanpassen is vaak duurder dan meteen een passende kabel kiezen.

Conclusie

Voor een laadpaal van 11 kW is voor de auto meestal een Type 2-laadkabel nodig die geschikt is voor 3-fase laden. Tussen meterkast en laadpaal wordt vaak een 5-aderige voedingskabel gebruikt. Of 5 x 2,5 mm², 5 x 4 mm² of een zwaardere kabel nodig is, hangt af van afstand, aanlegwijze, spanningsverlies en beveiliging. Kies de kabeldikte daarom nooit alleen op basis van een algemene vuistregel, maar laat de vaste installatie berekenen.
